produkt introduktion

CNC borrfräs är en automatisk bearbetningsutrustning utvecklad på basis av vanliga fräsmaskiner. Bearbetningstekniken för de två är i princip densamma, och strukturen är också något liknande. Utrustningen har två typer utan verktygsmagasin och med verktygsmagasin. Bland dem kallas även typen med verktygsmagasin för bearbetningscenter. Utrustningen finns i horisontell eller dubbel kolumn, du kan välja olika storlekar och typer efter dina behov. Den kan effektivt användas för att bearbeta delar, formar och gjutgods av olika storlekar för att minska produktionskostnaderna och öka ekonomin.

Produktfunktioner

CNC-borrfräsar kan bearbeta anpassningsbara och flexibla delar, och den har hög produktionseffektivitet. För detaljer med komplexa konturer eller dimensioner som är svåra att bearbeta med vanliga maskiner kan den också enkelt kompletteras eftersom utrustningen efter en fastspänning och positionering kan bearbeta delar som kräver flerprocessbehandling. Utrustningen har inte bara hög bearbetningsprecision och pålitlig bearbetningskvalitet, utan kan också effektivt undvika driftsfel orsakade av mänskliga faktorer. Tack vare sin höga grad av produktionsautomatisering kan den kraftigt minska operatörernas arbetsintensitet.

Produktspecifikation

Modell	Enhet	MHBM110	MHBM110A	MHBM110B	MHBM130
Resa
X Travel (Standard)	mm	2500	2500	2500	2000
X resor (valfritt)	mm			3000/3500	2500/3000/3500
Y Travel (Standard)	mm	1800	1800	2200	2200
Y Travel (valfritt)	mm				2600
Z Travel (Standard)	mm	1500	1500	1500/2000 (opt.)	1500/2000 (opt.)
W Resor (standard)	mm	400	550	550	700
Slända
Spindel mitt på bordsytan	Mm	0~1800	0~1800	0~2200	0~2200
Spindel nos till bord mitt	Mm	100~2000	150~2200	150~2200	-40~2160
Spindel dia.	mm	110	110	110	130
Spindel avsmalnande		ISO50	ISO50	ISO50	ISO50
Spindelhastighet (standard)	rpm/min	35~3500	35~3500	35~3500	35~3000
Spindelhastighetsförskjutning		2 skift	2 skift	2 skift	2 skift
Körmetod		Växellåda	Växellåda	Växellåda	Växellåda
Arbetsbord
Arbetsbordsstorlek (valfritt)	mm	1250×1250		1400×1600	1400×1600 (1600×1800)
Indexeringsvinkel	deg	1 grad (Std.)0.001 grad (opt.)	1 grad (Std.)0.001 grad (opt.)	1 grad (Std.)0.001 grad (opt.)	1 grad (Std.)0.001 grad (opt
Benchmark Hole Dia.	mm	60H7	60H7	140H7	Φ140H7
Max. Laddar på bordet	KG	5000	6000	8000	8000/10000
T-slot	mm	22H7×150×7	22H7×150×7	24H7×200×7	24H7×200×7
Indexeringsnoggrannhet	sek	15 grader	15 grader	15 grader	15 grader
Upprepad positioneringsnoggrannhet	sek	4"	4"	4"	4"
Kodarnoggrannhet	sek	±5"	±5"	±5"	±5"
Körmetod
XYZ-axel		Direkt	Direkt	Direkt	Direkt
W-axel		Bältestyp	Bältestyp	Bältestyp	Bältestyp
Y-axel motvikt		Balansblock	Balansblock	Hydraulisk	Hydraulisk
Matningshastighet
X/Y/Z/W Skärmatningshastighet	m/min	10/10/10/6	10/10/10/6	10/10/10/6	10/10/10/5
X/Y/Z/W Snabbmatningshastighet	m/min	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Axial körning
X Axis Kulskruv	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Y-axelkulskruv	mm	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Z Axis Kulskruv	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
W Axis Kulskruv	mm	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/Tool Magazine (valfritt)
Verktygskapacitet		40	40	40	60
Verktygsvalsmetod		Absolutvärde	Absolutvärde	Absolutvärde	Absolutvärde
Verktygsändringstyp		Arm typ	Arm typ	Arm typ	Arm typ
Verktygsskafttyp		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
Max. Verktygets vikt	KG	25	25	25	25
Max. Verktygets längd	mm	500	500	500	500
Max. Verktyg Dia. (Nr. Intilliggande)	mm	125/250	125/250	125/250	Φ125/250
Spindel & Motor
Spindelmotor	KW	FANUC 15/18.5	FANUC 15/18.5	FANUC 15/18.5	FANUC 22/30
Spindel Max. Vridmoment	Nm	787/965	787/965	787/965	3002/4093
Noggrannhet
Positioneringsnoggrannhet	mm	±0.010	±0.010	±0.010	±0.010
Upprepad positioneringsnoggrannhet	mm	±0.005	±0.005	±0.005	±0.005
Andra
Lufttryck begärt	kgf/cm²	6	6	6	6
Kraft begärd	KVA	45	45	55	85
Vattentankens kapacitet	L	315	315	315	315
Fotavtryck
Längd	mm	5430	5430	5970	7970
Bredd	mm	6450	6450	6080	6080
Höjd	mm	4590	4590	4990	4790
Vikt	KG	33000	33500	34000	40000

Modell	Enhet	MHBM110B	MHBM130	MHBM130A/5	MHBM130B/6
Resa
X Travel (Standard)	mm	2500	2000	3500	4500
X resor (valfritt)	mm	3000/3500	2500/3000/3500	4500/5500	5500
Y Travel (Standard)	mm	2200	2200	2600	3500
Y Travel (valfritt)	mm		2600	3500
Z Travel (Standard)	mm	1500/2000 (opt.)	1500/2000 (opt.)	1500/2000 (opt.)	2000/2500 (opt.)
W Resor (standard)	mm	550	700	700	700
Slända
Spindel mitt på bordsytan	Mm	0~2200	0~2200	0~2600	0~3500
Spindel nos till bord mitt	Mm	150~2200	-40~2160	100~2300	200~2900
Spindel dia.	mm	110	130	130	130
Spindel avsmalnande		ISO50	ISO50	ISO50	ISO50
Spindelhastighet (standard)	rpm/min	35~3500	35~3000	35~3000	35~3000
Spindelhastighetsförskjutning		2 skift	2 skift	2 skift	2 skift
Körmetod		Växellåda	Växellåda	Växellåda	Växellåda
Arbetsbord
Arbetsbordsstorlek (valfritt)	mm	1400×1600	1400×1600 (1600×1800)	1800×2200 (2500×2500)	2500×2500
Indexeringsvinkel	deg	1 grad (Std.)0.001 grad (opt.)	1 grad (Std.)0.001 grad (opt	1 grad (Std.)0.001 grad (opt	1 grad (Std.)0.001 grad (opt
Benchmark Hole Dia.	mm	140H7	Φ140H7	330H7	330H7
Max. Laddar på bordet	KG	8000	8000/10000	15000/20000	20000/25000
T-slot	mm	24H7×200×7	24H7×200×7	24H7×150×11	24H7×150×15
Indexeringsnoggrannhet	sek	15 grader	15 grader	15 grader	15 grader
Upprepad positioneringsnoggrannhet	sek	4"	4"	4"	4"
Kodarnoggrannhet	sek	±5"	±5"	±5"	±5"
Körmetod
XYZ-axel		Direkt	Direkt	Direkt	Direkt
W-axel		Bältestyp	Bältestyp	Bältestyp	Bältestyp
Y-axel motvikt		Hydraulisk	Hydraulisk	Hydraulisk	Hydraulisk
Matningshastighet
X/Y/Z/W Skärmatningshastighet	m/min	10/10/10/6	10/10/10/5	10/10/10/5	10/10/10/5
X/Y/Z/W Snabbmatningshastighet	m/min	10/10/10/8	10/10/10/8	10/10/10/8	10/10/10/8
Axial körning
X Axis Kulskruv	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
Y-axelkulskruv	mm	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3	Φ63×P10×C3
Z Axis Kulskruv	mm	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3	Φ80×P10×C3
W Axis Kulskruv	mm	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3	Φ40×P5×C3
ATC/Tool Magazine (valfritt)
Verktygskapacitet		40	60	60	60
Verktygsvalsmetod		Absolutvärde	Absolutvärde	Absolutvärde	Absolutvärde
Verktygsändringstyp		Arm typ	Arm typ	Arm typ	Arm typ
Verktygsskafttyp		BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50	BT/CAT/DIN#50
Max. Verktygets vikt	KG	25	25	25	25
Max. Verktygets längd	mm	500	500	500	500
Max. Verktyg Dia. (Nr. Intilliggande)	mm	125/250	Φ125/250	Φ125/250	Φ125/250
Spindel & Motor
Spindelmotor	KW	FANUC 15/18.5	FANUC 22/30	FANUC 22/30	FANUC 22/30
Spindel Max. Vridmoment	Nm	787/965	3002/4093	3002/4093	3002/4093
Noggrannhet

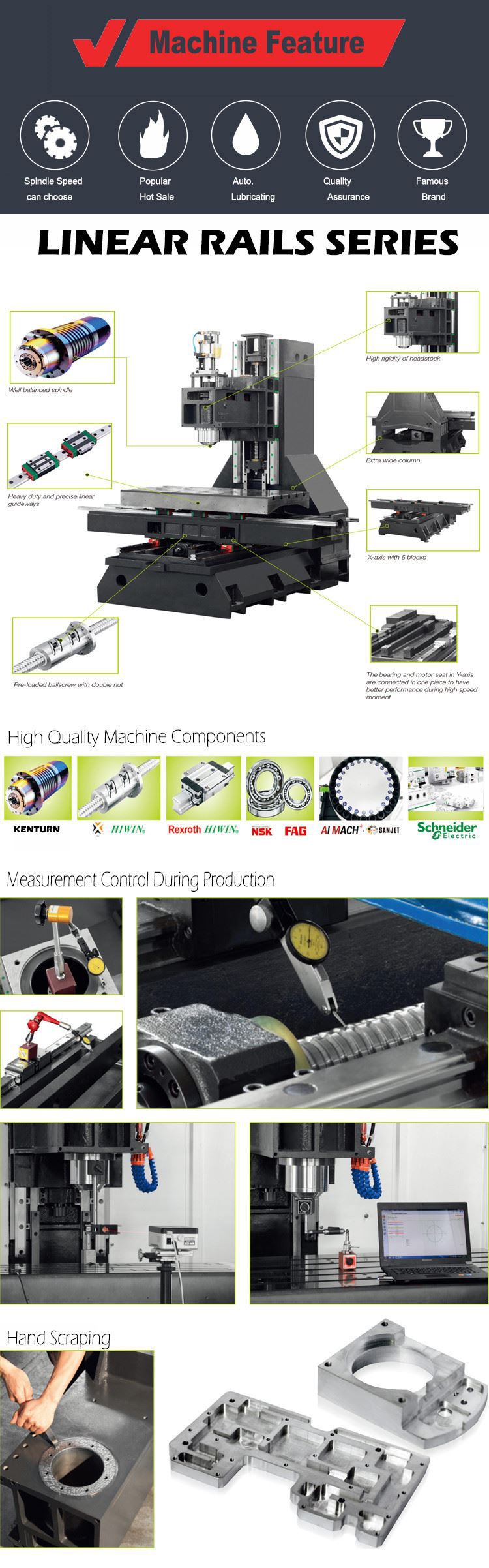

14 VMC Linear Feature

Standardkonfiguration

● Vertikal typ

● BT40 8000rpm Spindel

● Spindeloljekylare

● Spindelkylvätskemunstyckssystem

● XYZ Axis Linjära skenor

● XYZ-axelservomotor

● Helt sluten stänkskydd

● Elskåpsvärmeväxlare

● Dataöverföringsgränssnitt

● Automatiskt smörjsystem

● Skärande kylvätskesystem

● LED arbetslampa

● Lampa för programslut

● Bärbar elektronisk handratt (MPG)

● Nivelleringsbultar och block

● Skärande luftblästringssystem

● CNC-manual och bruksanvisning

● Chipspolning kylvätskesystem

● Vattentank

● Säkerhetsdörr

● Transformator (enligt lokal spänning)

● Mitsubishi CNC-styrenhet

Valfri konfiguration

○BT/ISO/HSK-A63 10000~30000rpm spindel

○Kylvätska genom spindel (CTS)

○ATC/Tool Magazine system

○Elskåp AC

○Skruvtyp Chip Conveyor system

○Kedjetyp Chip Conveyor system

○4:e axelns roterande bord

○Den 5:e axeln Tilt & Rotary bord

○Linjär skala

○Auto.Tool Mätsystem

○Auto.Workpiece Mätningssystem

○CE-märkning

○Maskinkolonnhöjning

○LNC/Syntec CNC-styrenhet

○FANUC/Siemens/Heidenhain CNC-styrenhet

○Övriga Alternativ enligt önskemål

3 About Us

4 Exhibition and Customers

5. Honors & Certificate

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

10 Package & Shipment

FAQ

F1: Är du handelsföretag eller tillverkare?
A: Vi är fabriken.

Q2. Hur är det med ledtiden?
S: Vanliga produkter behöver 15 ~ 45 dagar.

F3: Ger du prover? är det gratis eller extra?
S: Ja, vi kan erbjuda provet gratis men betalar inte fraktkostnaden.

Q4. Hur skickar du varorna och hur lång tid tar det att komma fram?
A: Eftersom våra maskiner är tunga produkter, skickas vanligtvis till sjöss eller järnväg, även med lastbil någonstans. Hur länge kommer det beror på platsen.

F5. Vilka är dina betalningsvillkor?
A: Betalning<=5000USD, 100% in advance. Payment>=5000USD, 30 procent T/T i förskott, saldo före leverans. Om du har en annan fråga är du välkommen att kontakta oss.
