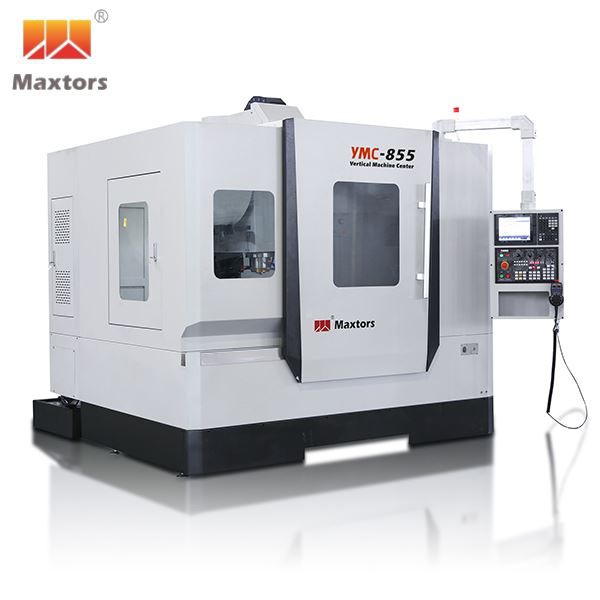

4 Axis Machine Center

produkt introduktion

4 Axis Machine Center är en produkt som integrerar olika teknologier, inklusive mekanisk, elektrisk, hydraulisk, informationsteknologi, etc. Den fjärde axeln är det indexstyrda indexeringshuvudet, vilket kan förbättra verktygets bearbetningsplan och minska den upprepade fastspänningen av arbetsstycket, vilket avsevärt förbättrar arbetsstyckets totala bearbetningsnoggrannhet, vilket är fördelaktigt för att förenkla processen, förbättra produktionseffektiviteten och förkorta produktionscykeln. Så tillämpningen av denna enhet är mycket bred. Genom att lägga till en roterande axel kan vinkelförskjutningen mellan verktyget och arbetsstycket genereras, bearbetningsområdet kan utökas och gynnsamma skärförhållanden kan skapas.



Funktioner

4 Axis Machine Centres bas, bädd och andra strukturer har kylts för att säkerställa stabiliteten hos verktygsmaskinen och förlänga dess livslängd.

P-klassens linjärstyrning har hög precision och kan göra rörelsen mer stabil, vilket är mycket lämpligt för höghastighets mobil bearbetning.

Oljekylaren kan sänka temperaturen när spindeln går med hög hastighet, vilket gör den mer hållbar.

Det avancerade styrsystemet i 4 Axis Machine Center är inte bara lätt att använda, utan har också mycket stabil prestanda.



Produktspecifikation

Föremål	Enhet	YMC-855V
Bordsstorlek	mm	1000×550
Max.belastning	KG	500
T-slot	mm	5-18×120
4TH Axis Roterande bordsdiameter	mm	Φ125/160/170/210/255
X/Y/Z resor	mm	800/550/550
Spindelnäsa till bord	mm	140~690
Spindel avsmalnande		7/24 Taper No.40
Spindelhastighet	rpm	8000
ATC-kapacitet	T	24
X/Y/Z-axel Max. Snabb matningshastighet (G00)	m/min	30/30/20
X/Y/Z-axel Max. Skärmatningshastighet (G01)	m/min	8
Strömingång	V	380
Frekvens	Hz	50
Total elektrisk kapacitet	KVA	20
G.W.	KG	5000
XYZ Axis Control-upplösning	mm	0.001
CNC-styrenhet		Mitsubishi M80B



Standardkonfiguration

1) Mitsubishi M80B CNC-styrenhet, servomotor, servodrivrutin

2) Mitsubishi Spindel servomotor

3) BT40 8000RPM-spindel

6) precisionsskruv och styrning

7) Treaxlig linjär guide Taiwan HIWIN

8) Treaxligt rälsskydd

9) Automatiskt smörjsystem

10) kylsystem, med vattenpump

11) Fullständigt skydd av plåtsystem

12)380v 50hz 3 faser

13)4^thaxel med manuell ändstock eller roterande ändstock

(φ125mm/φ160mm/φ170mm/φ210mm/φ255mm du kan välja lämplig en)

14)Nivelleringsdynor och bultar



Huvudkomponenter

Nej.	föremål	varumärke	Ursprung
1	CNC-styrenhet	Mitsubishi	Japan
2	Spindelmotor	Mitsubishi	Japan
3	X/Y/Z-axelmotor	Mitsubishi	Japan
4	Kulskruv	HIWIN/PMI	Taiwan
5	Linjär styrbana	HIWIN/PMI	Taiwan
6	NSK/SKF/IBC	NSK/SKF/IBC	Japan/Sverige/Tyskland
7	Slända	KENTURN	Taiwan
8	Spindel oljekylare	RUCOL	Kina
9	Servokoppling	KTR	Tyskland
10	Värmeväxlare För Elskåp	RUCOL/GRATIS	Kina
11	MPG	TOSOKU	Japan
12	ATC (automatisk verktygsväxlare) -Frivillig	AIMACH	Kina



Notera:Vi förbehåller oss rätten att anpassa varumärket enligt leveranssituationen, men inte mindre än kvaliteten på det listade varumärket.
