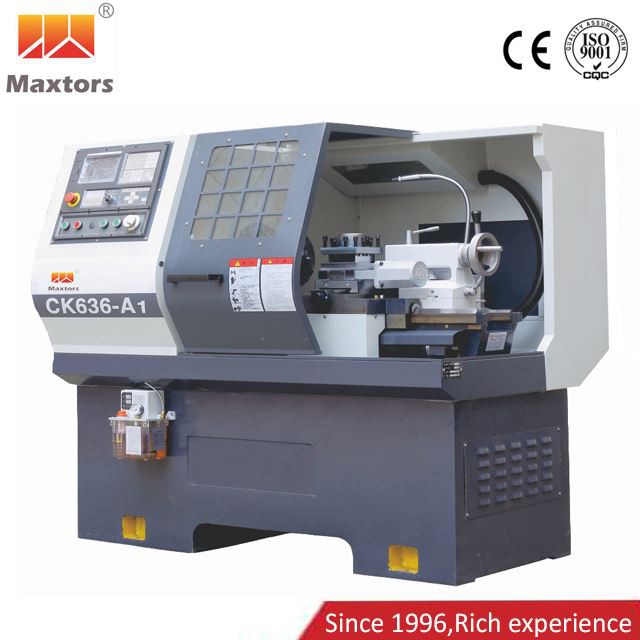

Plattbädd CNC-svarvning

Plattbädd CNC-svarvning

CK636/CK6136/CK636/CK6140/CK6150/CK6160/CK6163/CK6180/CK6183
Boxway/Hård väg typ Horisontell CNC-svarvmaskin

Skicka förfrågan

Introduktion

CNC-maskinen är en automatisk bearbetningsmaskin lämplig för modern industriell produktion. Nyckelordet för dess födelse är automatisering. Det är en slags CNC-utrustning med en stor mängd hushållsanvändning och bred täckning. Flat Bed CNC-svarvning är en enkel CNC-eftermontering med två rälsplan parallella med jordplanet. God styvhet och hög tillverkningsnoggrannhet gör att den kan bearbeta olika delar som kräver hög formnoggrannhet. Dessutom kan den producera delar som är relativt nära till den geometri som krävs på ritningen, inklusive bågar och andra krökta profiler. Bra programmering kan ge bra positioneringsnoggrannhet och repeterbarhet.



Funktioner

1. Bädden på Flat Bed CNC Turning antar superljudfrekvenssläckningsbehandlingen av styrskenan, så ythårdheten är högre och den är mer slitstark.

2. Matningssystemet använder servomotorn för att direkt driva kulskruven, så transmissionsprecisionen är hög.

3. Halvslutna eller helt slutna konstruktioner kan ge bra skydd.

4. Komponenternas layout är rimlig, kontrollsystemet är också mycket stabilt och driften är relativt enkel.



Detaljer

Artikel

Enhet

CK6(1)36-A1/A2

CK6140-A

CK6140-B

CK6140-C

CK6150

CK6163

CK6183

Arbetssätt
Kapacitet

Max swing dia.över säng

mm

360

400

400

400

500

630

830

Max. Svängdia.på glidplatta

mm

160

210

210

210

270

330

500

Max. arbetsstyckeslängd

mm

400

750

750

750

1000/1500

1000/1500

1000/1500

Slända

Spindelhastighetsområde

.rpm

150~3000

150~2500

150~2000

150~1500

150~2000

9~1000

7~800

Spindelhastighetssteg



Steglös

Steglös

Steglös

Steglös

Steglös

Steglös i 4 skift

Spindelhål

mm

Φ48/60

Φ58

Φ82

Φ115

Φ82

Φ105

Φ105

Spindel koniskt hål

mm

Φ56/60

6#

90

115

90

Mätvärde 120(1:20)

Mätvärde 120(1:20)

Maual Chuck



Φ160/200

Φ200

Φ250

Φ320

Φ250

Φ325

Φ325

Spindelmotor

KW

3/4

5.5

7.5

7.5

7.5

11

11

Utfodra

X-axelrörelse (med verktygsstolpe)

mm

220

230

230

230

260

490

490

X-axelrörelse (med linjärt verktyg)

mm

300

-

-

-

-

-

-

Z axel resor

mm

400

750

750

750

1000/1500

1000/1500

1000/1500

X/Z Rapid federat

m/min

8/10

8/10

8/10

8/10

8/10

6/10

6/10

X/Z Min.Ingångsenhet

mm

0.001

0.001

0.001

0.001

0.001

0.001

0.001

Noggrannhet

X/Z Repeterbarhetsnoggrannhet



0.005/0.008

0.005/0.008

0.005/0.008

0.005/0.008

0.007/0.01

0.007/0.01

0.007/0.01

Verktyg
Station

4 Verktygsstation



Std.

6 Verktygsstation



Välja.

Linjär typ



Välja.

Stjärtstock

Tailstock Center (MT)



4#

4#

4#

4#

5#

6#

6#

Ytsträvhet

Icke-järnmetaller

μm

0.5

0.5

0.5

0.8

0.5

0.8

0.8

Stål

μm

0.8

0.8

0.8

1.6

0.8

1.6

1.6

Storlek

Maskinstorlek (L×B×H)

mm

1520×1070×1460

2050×1180×1560

2050×1180×1560

2050×1180×1560

2800/3300×1360×1650

3298/3858×1660×1690

Maskinens vikt

kg

1100/1200

1840

1920

2100

2800/3100

3800/4300

4000/4500

CNC-styrenhet

KND K100T-CI



Std.

GSK980TB3



Välja.

SYNTEC



Välja.

FANUC/Siemens/Mitsubishi



Välja.

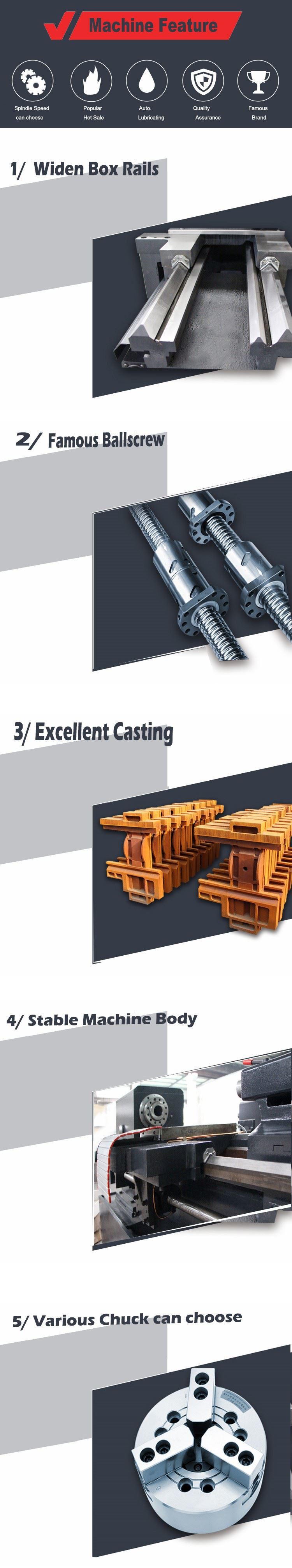

2 -1

2-2









6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments





FAQ

F. Vilka är dina normala ledtider?
S. Vårt företags typiska ledtider sträcker sig från 3-4veckor efter mottagandet av beställningen.

F. Vilka är betalningsvillkoren du erbjuder?
A. Vi accepterar betalning av T/T, L/C och kontanter, O/A etc.

F. Vilken typ av paket erbjuder du?
A. Normalt i stålpallar, för att se till att alla varor är i gott skick.

F. Vad är MOQ för CNC-svarvning med platt bädd?
A. MOQ beror på dina krav på färg, logotyp och så vidare. För vissa normala artiklar har vi i lager, MOQ är 1 set.

F. Har du CE-certifiering
A. Ja, vi har CE-certifiering, maskinkvalitet är ett års garanterad.

F. Hur kontrollerar man kvaliteten på produkterna?
S. Vi har alltid lagt stor vikt vid att kvalitetsnivån upprätthålls. Dessutom är principen vi alltid upprätthåller "att ge kunderna bättre kvalitet, bättre pris och bättre service".
