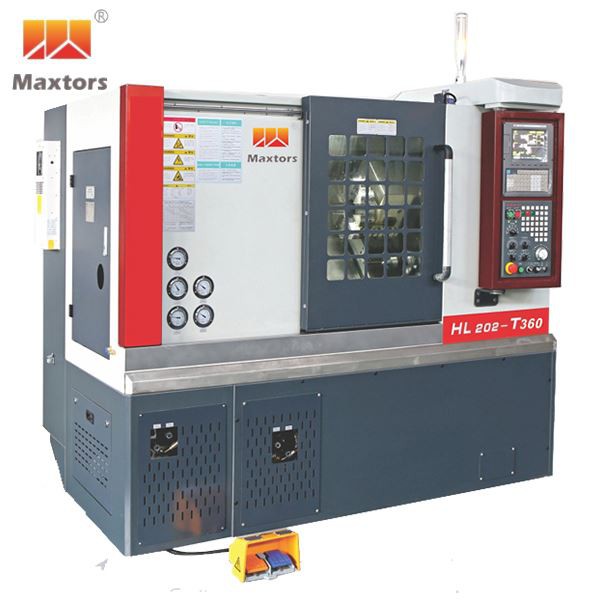

Snedbädd CNC-svarvning

HORISONTAL CNC VARVMASKIN

Skicka förfrågan

HORISONTAL CNC VARVMASKIN

Produktspecifikation

Artikel		Enhet	HL202-J430	HL202-J430A	HL202-T360	HL202-T360A
Arbetssätt Kapacitet	Max swing dia.över säng	mm	Φ480	Φ480	Φ520	Φ520
	Höjd från glidplatta till spindelcentrum	mm	111	111	111	111
	Max.Vridning Dia.	mm	Φ380	Φ380	Φ380	Φ380
	Max. arbetsstyckeslängd	mm	360	360	360	360
Slända	Spindel genomgående hål Dia.	mm	Φ56	Φ58	Φ56	Φ58
	Spindeltyp	/	A2-5	A2-6	A2-5	A2-6
	Chuck storlek	Tum	6	8	6	8
	Max. Spindelhastighet	rpm	4000	4000	4000	4000
	Max.Bar Dia.Pass Spindel	mm	Φ33	Φ45	Φ33	Φ45
	Spindelmotor	KW	5.5	7.5	5.5	7.5
Utfodra	X Axis Travel	mm	430	430	180	180
	Z Axis Travel	mm	450	450	450	450
	Y Axis Travel	mm	/	/	/	/
	X/Z-axelmotorns vridmoment	N.m	9.6	9.6	9.6	9.6
	Live Turret Live Tool Motor Moment		/	/	/	/
	X Axis Kulskruv dia./Pitch	mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Z Axis Kulskruv dia./Pitch	mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Y-axel Kulskruv dia./Pitch	mm	/	/	/	/
	Rapid federate(X/Z/Y)	m/min	X25/Z25	X25/Z25	X25/Z25	X25/Z25

Artikel		Enhet	HL202-D300	HL202-D300A	HL202-Y60	HL202-Y60A
Arbetssätt Kapacitet	Max swing dia.över säng	mm	Φ520	Φ520	Φ520	Φ520
	Höjd från glidplatta till spindelcentrum	mm	111	111	127	127
	Max.Vridning Dia.	mm	Φ200	Φ200	Φ200	Φ200
	Max. arbetsstyckeslängd	mm	300	300	300	300
Slända	Spindel genomgående hål Dia.	mm	Φ56	Φ58	Φ56	Φ58
	Spindeltyp	/	A2-5	A2-6	A2-5	A2-6
	Chuck storlek	Tum	6	8	6	8
	Max. Spindelhastighet	rpm	4000	4000	4000	4000
	Max.Bar Dia.Pass Spindel	mm	Φ33	Φ45	Φ33	Φ45
	Spindelmotor	KW	5.5	7.5	5.5	7.5
Utfodra	X Axis Travel	mm	105	105	105	105
	Z Axis Travel	mm	450	450	450	450
	Y Axis Travel	mm	/	/	60	60
	X/Z-axelmotorns vridmoment	N.m	9.6	9.6	9.6	9.6
	Live Turret Live Tool Motor Moment		14.6	14.6	9.6	9.6
	X Axis Kulskruv dia./Pitch	mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Z Axis Kulskruv dia./Pitch	mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Y-axel Kulskruv dia./Pitch	mm	/	/	Φ32/10	Φ32/10
	Rapid federate(X/Z/Y)	m/min	X25/Z25	X25/Z25	X25/Z25/Y25	X25/Z25/Y25

Användning av CNC-svarv

Maskinen är lämplig för att bearbeta alla typer av små och medelstora skaft- och plåtstycken, och kan också vända olika och utvändiga ytor på den roterade kroppen. Denna maskin används ofta i sanitet, ventil, elektrisk apparat, instrument, bil, motorcykel, lager och så vidare.

CNC svarv funktioner

(1) Taiwan linjära styrbanor med högre noggrannhet

(2) Spindelenhet för högre hastighet

(3) Integrerad automatisk smörjning

(4) Endelad gjutning lutande säng cnc-svarv i ett stycke maskinbädd, högre stabilitet

45 grader lutande bädd, lätt att transportera spån, högre noggrannhet TAIWAN LINEAR GUIDE WAYS

16 HL CNC LATHE Spec
