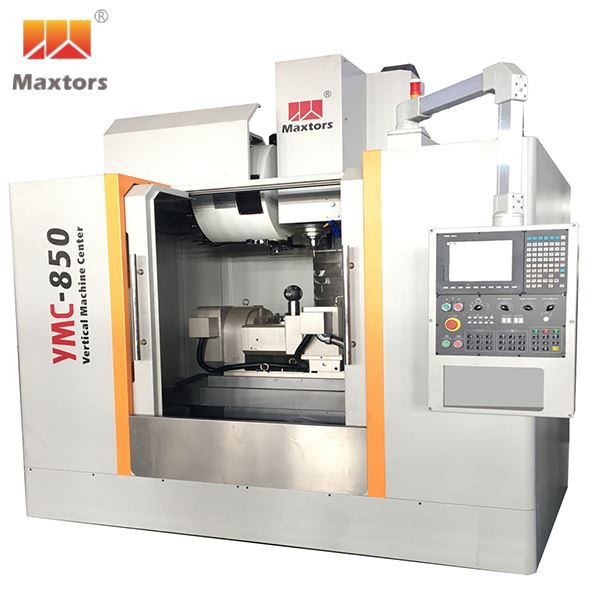

5 Axis Machine Center

Vertikal typ 5-axlig cnc-fräsning Center

VMC 5 Axis maskincenter med tilt och vridbord

Steel Sphere 5-axlig CNC-maskin för teknisk stålkonstruktion



Produktspecifikation

Föremål	Enhet	YMC-850V
Tabell
Bordsdiameter	mm	Φ125/170/210/255/320
Max.belastning	KG	30
Resa
X/Y/Z resor	mm	800/500/500
B-axel	deg	-30~ plus 110
C-axel	deg	360
Spindelnäsa till bord	mm	130~630
Slända
Spindel avsmalnande		7/24 Taper No.40
Spindelhastighet	rpm	8000
Spindelmotoreffekt	KW	11
Utfodra
Snabb matningshastighet (X/Y/Z)	m/min	30/30/30
Skärmatningshastighet (X/Y/Z)	m/min	10/10/10
ATC(Opt.)
ATC typ		Armlös/Arm
Antal verktyg	st	12/16/20/24
Verktygsstorlek (fullständiga verktyg)	mm	Φ80/300
Max. Verktygsvikt	KG	8
Noggrannhet
Positioneringsnoggrannhet	mm	±0.008/300
Ompositioneringsnoggrannhet	mm	±0.005/300
Andra
Fotavtryck	mm	2700×2200
Maskinhöjd	mm	2700
G.W.	KG	5400



Huvudkonfiguration

● Vertikal typ

● Plattyta dia.125~320mm tilt och roterande bord

● 11KW BT40 8000rpm Spindel

● Spindeloljekylare

● XYZ-axel HIWIN/PMI Linjära styrskenor

● 3-axliga HIWIN/PMI-kulskruvar

● XYZ-axel YASKAWA servomotor

● handratt (MPG)

● Nivelleringsbultar och block

● 12~24 stationer automatisk verktygsväxlare (tillval)

● Maxtors eller SYNTEC 5 Axis simultan CNC Controller
